Platenwarmtewisselaars met pakkingen
Een platenwisselaar met pakkingen is een demontabele warmtewisselaar: het plaatpakket zit tussen twee frameplaten geklemd en kan open. Daardoor kunt u later platen bijplaatsen, pakkingen vervangen of het pakket inspecteren, zonder de hele unit te vervangen. HEXCHANGE stelt deze platenwarmtewisselaars samen uit eigen voorraad in Oosterhout, met platen in AISI 304, AISI 316 of titanium. U ontvangt binnen één werkdag een offerte.
Wat is een platenwisselaar met pakkingen?

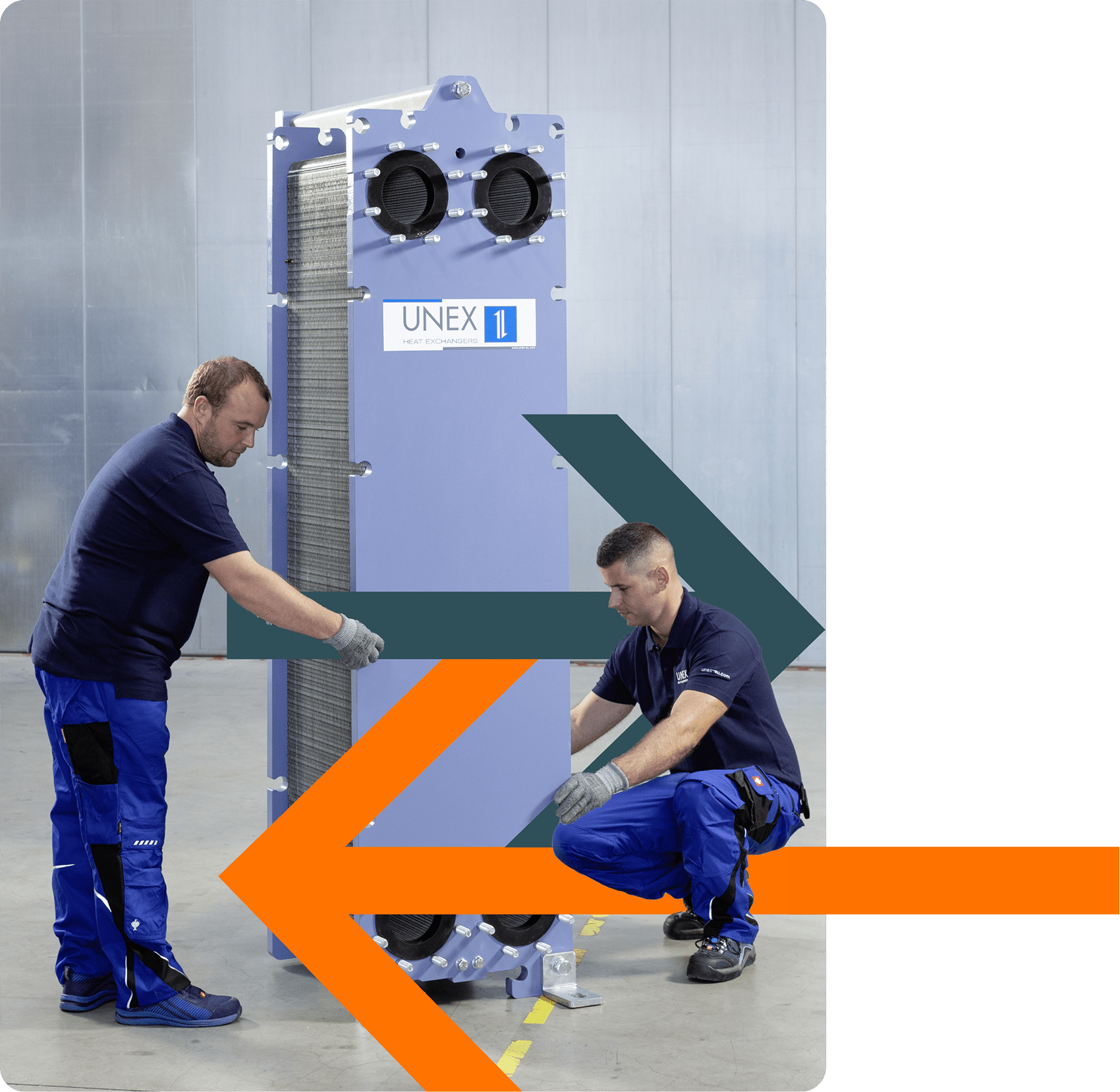

Een platenwarmtewisselaar met pakkingen bestaat uit drie delen: een frame met trekstangen, een pakket dunne geprofileerde platen, en de pakkingen die de platen onderling afdichten en de stroming sturen. Het pakket wordt tussen de vaste en de losse frameplaat samengedrukt. Omdat de afdichting van pakkingen komt en niet van soldeer, kunt u het plaatpakket openen om het te inspecteren, uit te breiden of te reinigen — vandaar de naam demontabele warmtewisselaar.
Dat maakt dit type geschikt voor installaties die kunnen groeien of veranderen. Wordt de gevraagde capaciteit later hoger, dan zet u er platen bij in hetzelfde frame, zolang het frame die lengte aankan.
Hoe werkt een platenwarmtewisselaar?
De werking van een platenwarmtewisselaar berust op tegenstroom over een groot oppervlak. De twee media stromen om en om door de kanalen tussen de platen: het warme medium door de oneven kanalen, het koude door de even. Ze raken elkaar niet, maar zijn alleen door de plaat gescheiden — en die plaat is dun. Doordat de media elkaar tegemoet stromen, blijft het temperatuurverschil over de hele lengte ongeveer gelijk.
Het profiel in de platen zorgt er bovendien voor dat de stroming turbulent wordt in plaats van laminair. Turbulentie verbetert de warmteoverdracht, en dat is de reden dat een platenwisselaar bij hetzelfde vermogen veel compacter is dan een buizenwisselaar. De keerzijde is drukval: hoe nauwer de kanalen, hoe meer weerstand. Bij de selectie is dat de afweging.
Plaatmateriaal: rvs (AISI 304 of AISI 316) of titanium
Het plaatmateriaal bepaalt waartegen een plaatwarmtewisselaar bestand is. Wij leveren de platen in roestvast staal, in AISI 304 of AISI 316. Voor verreweg de meeste toepassingen met water, glycolmengsels en gangbare procesmedia voldoet dat; AISI 316 is daarbij de ruimere keuze, omdat het beter tegen agressievere media kan.
Voor media waarin roestvast staal het niet houdt, leveren wij de platen in titanium. Dat speelt vooral bij chloridehoudend water, waaronder zeewater en brak water — een reden waarom titanium platen in de scheepvaart en bij kustinstallaties vaak de standaard zijn. Een titanium warmtewisselaar is duurder in aanschaf, maar in die omstandigheden de enige uitvoering die het jaren volhoudt. Deze keuze bestaat alleen bij een demontabele uitvoering; in een gesoldeerde wisselaar is titanium niet leverbaar.
- AISI 304 — roestvast staal voor gangbare toepassingen met water en glycol
- AISI 316 — de ruimere keuze bij agressievere procesmedia
- Titanium — bij chloridehoudend water, zeewater en brak water
- Twijfelt u over de materiaalkeuze? Geef het medium en de concentratie door, dan adviseren wij
Pakkingen, frame en het uitbreiden van het plaatpakket
Pakkingen zijn de slijtdelen van een demontabele wisselaar: het rubber veroudert onder invloed van temperatuur en medium. Dat is geen bezwaar maar een ontwerpkeuze — de pakkingen zijn te vervangen zonder de rest van de installatie aan te tasten. Wij leveren pakkingen en platen los, ook voor wisselaars die u eerder ergens anders heeft gekocht.
Het frame bepaalt hoeveel platen er in een platenwisselaar passen en welke aansluitmaat u krijgt. Bij het samenstellen kijken wij daarom vooruit: is er kans dat de capaciteit later omhoog moet, dan kiezen wij liever meteen een frame met ruimte over.

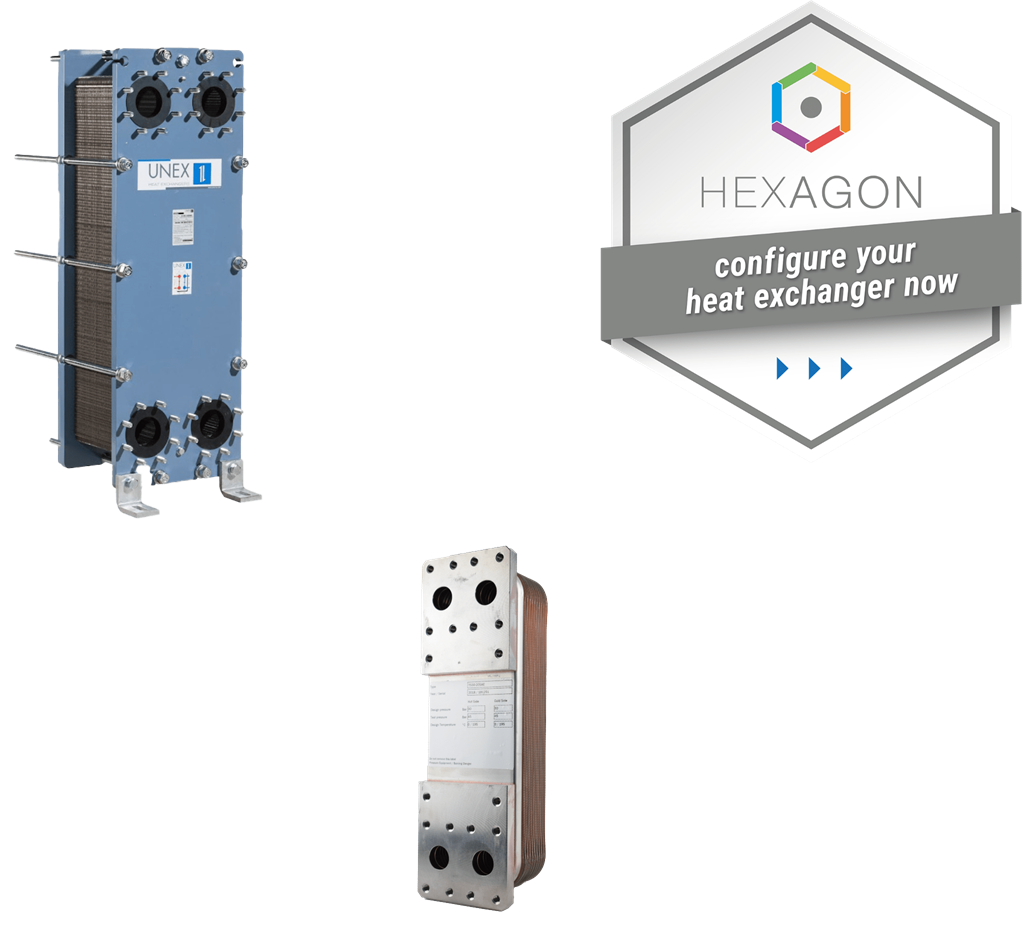

UNEX-platenwisselaars uit eigen voorraad
HEXCHANGE levert de platenwarmtewisselaars van UNEX en is daarvan premium partner. Wij houden frames, platen en pakkingen in Oosterhout op voorraad en stellen de platenwisselaars in eigen beheer samen. Dat is de reden dat maatwerk hier geen lange levertijd betekent: de onderdelen liggen er al. Wij zijn sinds 2013 in warmtewisselaars gespecialiseerd en kennen het assortiment; welk type bij uw medium en procescondities past, hoort u binnen één werkdag, met een offerte erbij.
Een platenwisselaar kiezen, berekenen of vervangen
Weet u de gevraagde capaciteit al, dan kunnen wij direct een uitvoering voorstellen. Zo niet, dan vindt u de formules en de rekenhulp op onze pagina over een platenwisselaar berekenen. Heeft u al een wisselaar van een ander merk draaien en zoekt u dezelfde maat terug, gebruik dan de zoeker op de vervangingspagina: daar vindt u op merk en typenummer de één-op-één vervanging.
Zoekt u juist een compacte, gesloten uitvoering zonder pakkingen, kijk dan bij de gesoldeerde warmtewisselaar. En heeft u er maar tijdelijk één nodig, dan kunt u ook een warmtewisselaar huren.
